tugela : Performances et haute fiabilité

Plus le volume de passagers est élevé, plus notre escalier mécanique tugela est satisfait. Le tugela transporte ses passagers en toute sécurité dans les zones à forte affluence du monde entier, quelles que soient les conditions climatiques. Reposant sur une technologie et des composants haute fiabilité, tels que notre système de freinage certifié, cet escalier mécanique est un partenaire de confiance.

tugela. Robuste et fiable.

  • 72' (22 m)

    Élévation maximale

  • 27,3° | 30°

    Inclinaison (en degrés)

  • 24'' (600 mm) | 32'' (800 mm) | 40'' (1000 mm)

    Largeur de marche

Avantages clés

Un investissement durable

Un escalier mécanique performant représente un investissement au sein de votre infrastructure. Doté de composants essentiels haute qualité, tels que sa chaîne de marches et son unité d’entraînement, le tugela est conçu pour durer. Il s’intègre parfaitement à votre solution, contribuant à la pérennité de votre infrastructure pour les décennies à venir.

Une polyvalence surprenante

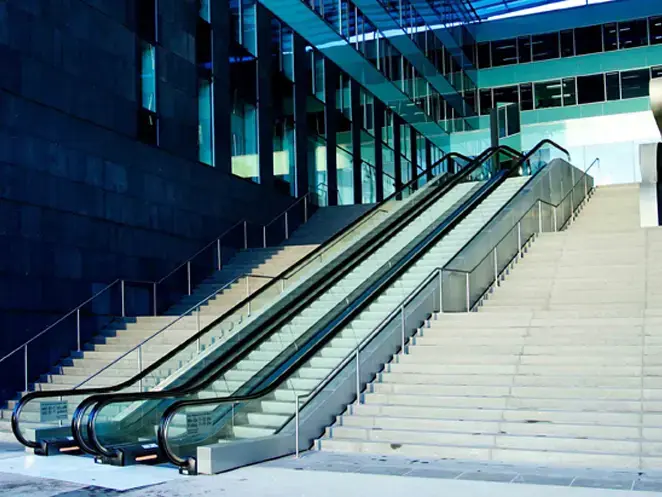

Le tugela assurera un service continu quelles que soient les conditions climatiques, des environnements à forte humidité aux zones salines ou à très basse température. Combinant options techniques de pointe, telles que les rampes chauffées et la lubrification automatisée de la chaîne, et caractéristiques robustes, telles que la structure de soutien galvanisée, le tugela offre une résistance totale aux intempéries.

Une liberté de planification optimale

L’espace tridimensionnel est une ressource critique dans les environnements urbains modernes. C’est pourquoi le tugela l’optimise au maximum. Le tugela est l’un des escaliers mécaniques les plus compacts du marché, offrant une élévation maximale pour une liberté de planification optimale.

Hautement personnalisable

Certains projets sont plus complexes que d’autres et nécessitent des solutions sur mesures. Les technologies évolutives du tugela, telles que son contrôleur hautement réglable ou personnalisable, garantissent que votre escalier mécanique répond parfaitement à tous vos besoins.

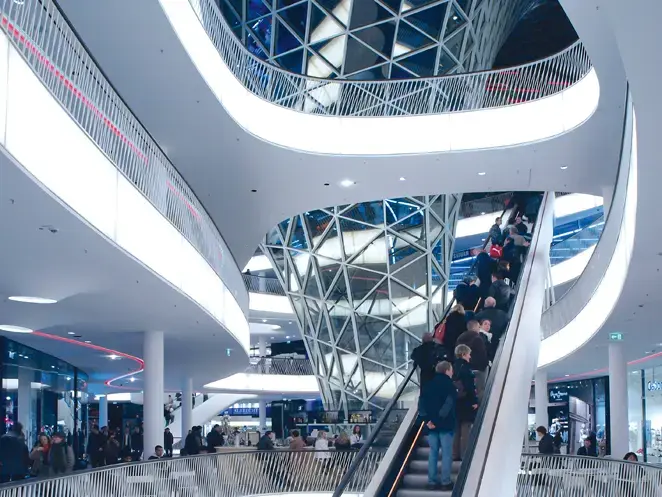

Une résistance à toute épreuve

Le tugela est conçu pour répondre aux exigences des applications à forte affluence. Il place la barre très haut en termes de durabilité et d’esthétique longue durée. Offrant un large éventail d’options de conception personnalisables, notamment divers habillages externes et différentes couleurs de rampe, il vous permet d’adapter l’apparence de votre installation dans les moindres détails.

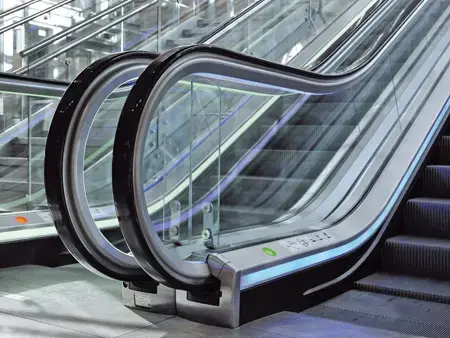

Les deux options de bordure avant du tugela – l’une constituée d’un matériau synthétique noir résistant aux rayures et l’autre d’acier inoxydable haute résilience - offrent différentes apparences, parfaitement adaptées à l’utilisation intensive liée aux chariots et caddies. Dotée d’un système de volets à double sens, son entrée de rampe profilée se passe des brosses et caoutchoucs disgracieux, tout en améliorant la disponibilité grâce à un contact de sécurité résistant aux coups.

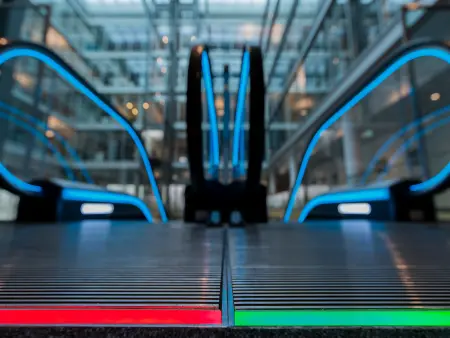

Dans des applications de circulation, l’éclairage est un élément essentiel pour guider les passagers, renforçant leur sécurité tout en optimisant la capacité de votre système. Composante clé des architectures modernes, l’éclairage contribue également à l’établissement d’un cadre plaisant, tout en améliorant les environnements urbains.

Faites votre choix parmi une vaste sélection d’éléments supplémentaires ou collaborez avec nos experts pour concrétiser votre vision unique.

Qualité inégalée, performances de pointe

Les performances spectaculaires du tugela sont le résultat d’une ingénierie de pointe, de systèmes de fabrication avancés et de composants haut de gamme, tels que notre unité de contrôle et notre entraînement ETA ultra-efficace.

Unité de contrôle : performances à la demande

Que vous optiez pour notre contrôleur programmable ou notre unité de contrôle certifiée, vous obtiendrez les performances que vous attendez.

Souplesse du contrôleur

Adapté à vos besoins

Qu’un contrôleur GEC à microprocesseur soit utilisé pour des applications plus conventionnelles ou qu’il s’agisse d’un contrôleur PLC qui peut être programmé en fonction de vos besoins individuels, les escaliers mécaniques d’Ascenseurs TK sont dotés de la solution de contrôle la mieux adaptée à vos besoins, capable de s’intégrer de manière transparente avec vos autres contrôleurs, ce qui permet une surveillance à distance par Ethernet.

conception TK Elevator

Adapté à votre tugela

Nous adaptons nos contrôleurs TK Elevator certifiés à chaque produit, en nous appuyant sur notre profonde expérience en matière d’escaliers mécaniques afin d’offrir des performances haute fiabilité.

Fixation des marches : Une conception de pointe

Notre système de fixation unique utilise des essieux creux qui relient les marches à la chaîne via de robustes boulons. Le résultat ? Une installation, un fonctionnement et une maintenance simplifiés.

Boulons de marche

Pratiques et fiables

Les boulons qui relient les marches à la chaîne garantissent la haute résistance de l’assemblage tout en facilitant le démontage en vue des opérations de maintenance.

Aucun axe n’est requis pour la chaîne de marches

Maintenance simplifiée

L’essieu creux élimine le besoin d’axe pour la chaîne de marches, facilitant l’accès aux parties internes de l’escalier mécanique en vue des opérations de maintenance.

Capuchons d’étanchéité

Marches propres et sécurisées

Les capuchons d’étanchéité situés à l’extrémité de l’essieu creux empêchent toute fuite d’huile susceptible d’affecter les girons et contremarches, garantissant que les marches sont propres et sécurisées en permanence.

Des performances durables, jour après jour

Les escaliers mécaniques offrent une faible consommation d’énergie ; plus vous les utilisez, plus l’impact est important. Nous nous efforçons constamment d’améliorer les performances et la durabilité de nos escaliers mécaniques.

Classe d’efficacité énergétique

Meilleure classe d’efficacité énergétique : A+++

Répondant à la norme ISO 25745-3, le Tugela offre, selon la configuration que vous choisissez, la meilleure efficacité énergétique possible.

Options d’économie d’énergie

Réduction de la consommation d’énergie, jusqu’à 90 %.

L’éclairage à DEL du tugela réduit sa consommation d’énergie jusqu’à 90 %. Vous pouvez réduire encore davantage les émissions de CO2 de votre escalier mécanique via l’utilisation de différents modes, tels que le fonctionnement intermittent, ou d’options d’efficacité énergétique, telles que les systèmes VVVF intelligents.

Dernière technologie de motorisation

Moteurs à haut rendement

Nos moteurs à haut rendement sont à la pointe de la technologie : ils réduisent la consommation d’énergie, offrent une durabilité accrue et limitent les opérations de maintenance.

Entraînement ETA

Rendement accru, maintenance réduite

Offrant un rendement de 96 % et une lubrification d’une durée de 40 000 heures, notre entraînement ETA vous comblera tout en respectant l’environnement.

Ne prenez aucun risque dans les zones à forte affluence

Les zones à forte affluence nécessitent une solution de sécurité sans faille. Doté de composants de pointe et de plus de 50 dispositifs et options de sécurité surpassant les exigences règlementaires, le tugela vous offre la tranquillité d’esprit.

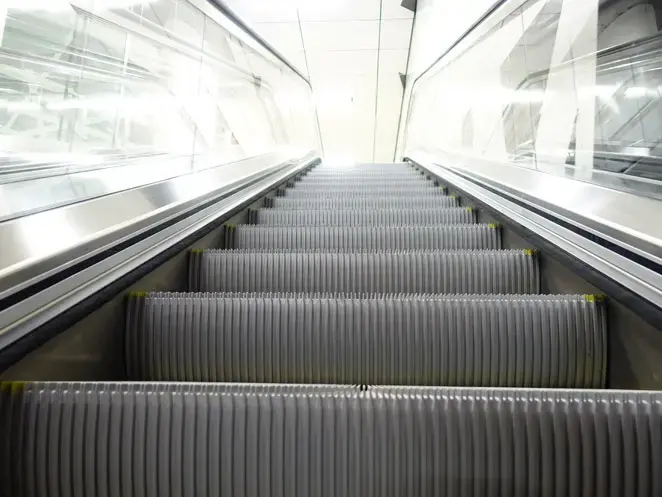

Les marches TK Elevator

Conception certifiée dépassant les exigences réglementaires pour les charges statiques et les propriétés antidérapantes : Une fiabilité et une durabilité à toute épreuve, quel que soit l’environnement

Contrôle d’usure du système de freinage

Désactive automatiquement l’unité d’entraînement lors de la détection d’une usure sur les garnitures de frein : Permet d’éviter les dysfonctionnements et d’identifier les besoins de maintenance

Contrôle de bordure

Interrompt l’unité si des passagers sont coincés. La version optique distingue les types de chocs et se réajuste : Réduit les risques de blessure ainsi que les temps d’arrêt provoqués par les fausses alertes

Caractéristiques tugela
Élévation maximale (en mètres) Jusqu'à 72'-2'' (22 m)
Capacité maximale (en personnes/heure) 6 000
Charge d'étape Évalué pour 265 lb | étape
Inclinaison (en degrés) 27,3 | 30
Application Circulation
Galet de la chaîne de marches Intérieur
Emplacement de l’entraînement de rampe Armature
Forme de rampe Forme en U | Forme en V
Conditions climatiques Intérieur | Extérieur
Largeur de marche (en millimètres) 24'' (600 mm) | 32'' (800 mm) | 40'' (1 000 mm)
Vitesse (en mètres/seconde) 100 fpm (0.5 m/s)
Course horizontale (en millimètres) 2 (minimum par code) ou 3 (facultitif sur demande)

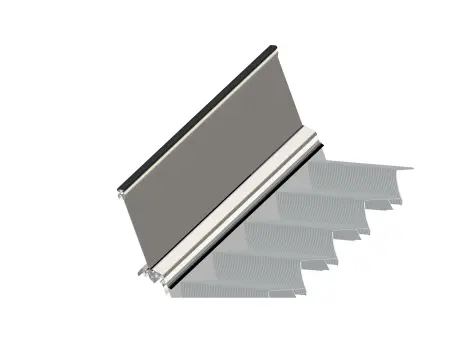

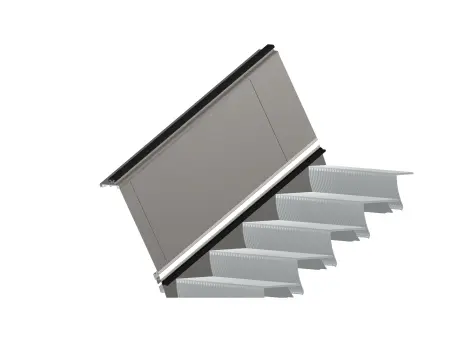

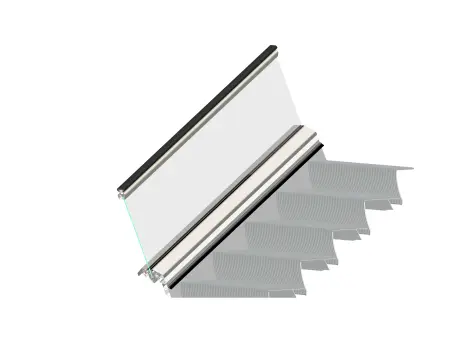

Balustrade Robuste | Métallique
Éclairage esthétique Balustrade | Bordure | Armature | Revêtement supérieur | Revêtement inférieur

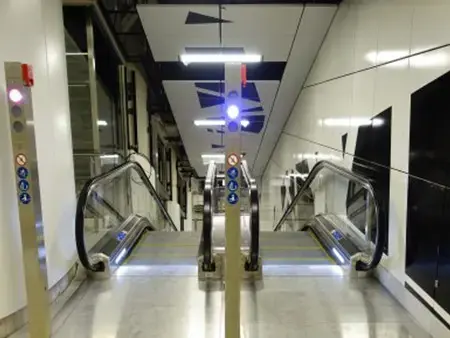

Éclairage de signalisation Plancher | Revêtement | Noyau | Colonne
Éclairage de sécurité Interstice | Peigne
Unité d’entraînement Entraînement par chaîne | Entraînement direct
Facteur d'utilisation 20-24 heures / jour
Durée de vie moyenne 25 ans

Nous nous réservons le droit d’effectuer des modifications techniques sur nos produits à tout moment et déclinons toute responsabilité. Les seuils présentés ici dépendent des détails de configuration et peuvent varier dans des cas particuliers. La disponibilité des options et éléments dépend également des configurations individuelles. Les illustrations aident à la compréhension générale et peuvent différer du véritable design.
